ECT电容层析成像仪

ECT电容层析成像仪

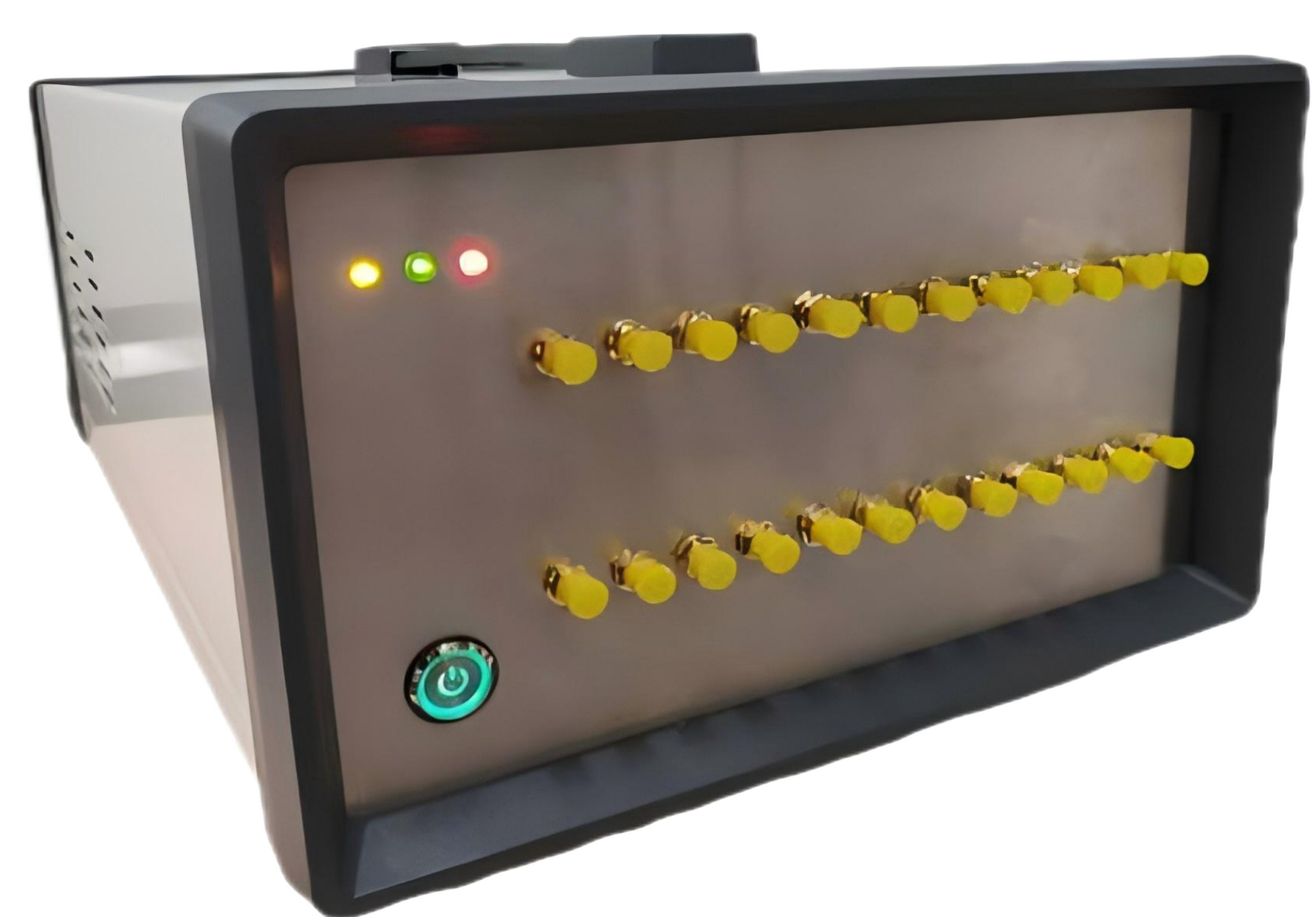

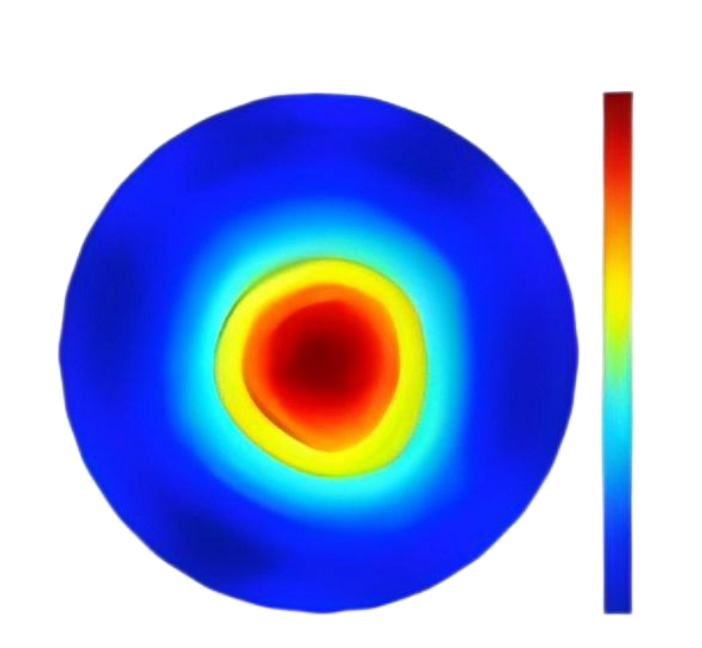

慧艾智能自研国产首台 ECT 电容层析成像仪，是基于电容敏感机理的过程层析成像设备。通过电容传感器阵列实时捕捉多相流体（气 / 液 /固）的介电常数分布变化，结合先进的图像重建算法（如 Landweber、Tikhonov 正则化等），将电信号转化为二维 / 三维可视化图像，实现对管道、容器内物料分布的动态实时监测。设备具备非侵入式检测、无辐射危害、对非导电介质高灵敏度等特性，广泛应用于工业过程监控、多相流研究、复杂容器内部分布分析等场景。

全维度技术参数与指标

性能参数

电气与环境适应性

核心技术优势与创新

无损检测技术革新

· 非侵入式设计：传感器阵列贴合于容器外壁，无需开孔或插入探头，避免介质泄漏风险，适用于高压、高温、腐蚀性等危险环境。

· 无辐射安全认证：采用电容耦合原理，无电离辐射，符合 ISO 15223-1 医疗级安全标准，可直接用于食品、药品生产过程监测。

实时动态监测能力

· 毫秒级响应：700 帧 / 秒的极限帧率可捕捉流速＞10m/s 的高速流场，配合动态阈值算法，实时预警两相流分层、堵塞等异常工况。

· 多模态数据输出：除图像外，支持导出浓度分布曲线、流速矢量图、持液率等量化参数，兼容 MATLAB、LabVIEW 等数据分析平台。

三维成像技术突破

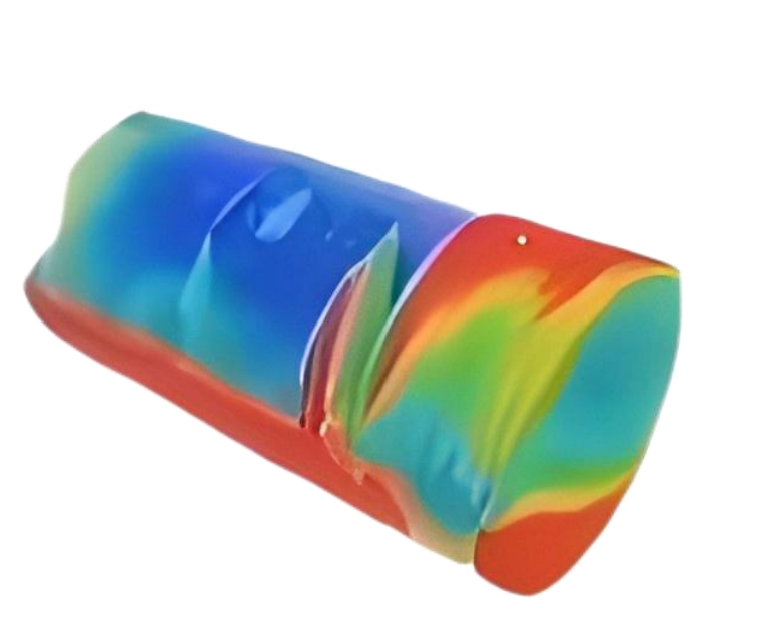

· 立体空间解析：通过多层电极阵列（如 3 层 ×24 电极）的立体布局，结合有限元仿真建模，实现对复杂容器（如锥形容器、T 型管道）内物料的 360° 全角度重建。

· 多相流精准表征：可区分气液界面、液固悬浮颗粒分布、乳状液滴粒径分布等复杂形态，误差＜5%（与传统取样法对比）。

工业级耐用设计

· 免维护结构：电容传感器采用不锈钢封装，表面镀特氟龙防腐蚀涂层，无活动部件，平均无故障运行时间（MTBF）＞10 万小时。

· 抗干扰技术：内置数字滤波算法，有效抑制电磁干扰（EMI）、杂散电容影响，在变频器、电机等强干扰环境下仍保持稳定成像。

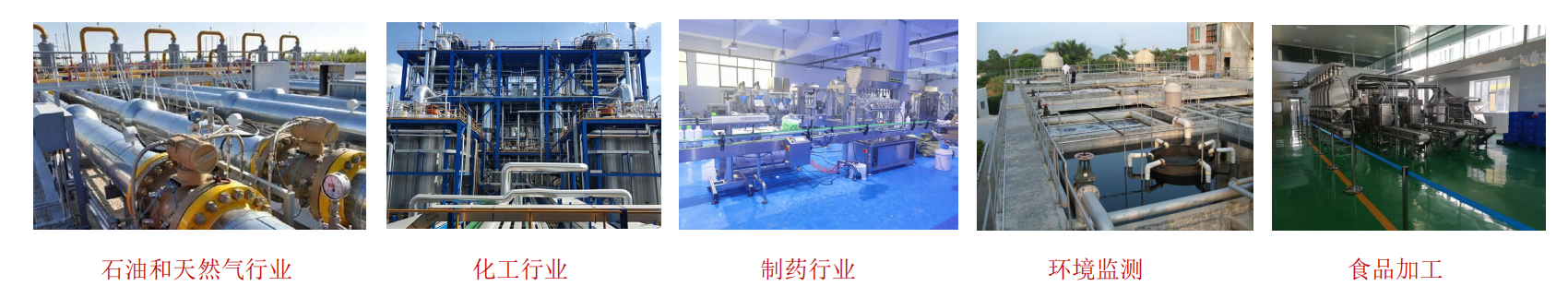

全行业应用解决方案

能源与化工领域

· 石油天然气：管道内油气水三相流持率实时监测，定位段塞流、水合物沉积等隐患，优化多相流量计计量精度。

· 化工反应：聚合釜内气液固三相混合均匀性分析，监测催化剂分布、气泡聚并行为，提升反应效率与产物一致性。

食品与制药行业

· 食品加工：巧克力生产线中固液混合度检测、饮料灌装气泡控制、面粉仓储料位实时监控，确保产品品质均一性。

· 制药工艺：流化床制粒过程颗粒分布监测、配液罐内药液混合度评估，符合 FDA cGMP 动态过程控制要求。

环保与公用事业

· 废水处理：曝气池内气液传质效率分析、沉淀池固液分层界面监测，优化污水处理工艺参数，降低能耗 30% 以上。

· 城市管网：污水管道非满流状态流量监测、雨污混流界面识别，助力智慧排水系统建设。

科研与特殊场景

· CFD 验证：提供多相流的三维实时成像，可用于验证计算流体动力学（CFD）模拟结果，为科研提供实验数据支持。

· 极地检测：通过多电极动态测量与机器学习模型，实现冰层下油膜存在性、厚度及深度的高精度检测，适用于复杂环境。

定制化服务与技术支持

· 硬件定制：可根据管道直径（DN25-DN2000）、材质（金属 / 非金属）定制传感器阵列，提供法兰式、卡箍式等安装方案。

· 算法优化：针对特殊介质（如高粘度流体、强吸附性粉末）提供重建算法调优服务，提升图像信噪比。

· 培训与运维：提供操作培训、远程故障诊断、定期校准服务，确保设备长期稳定运行。

应用场景扩展

· 航空航天：火箭推进剂管路多相流监测，保障燃料输送稳定性。

· 核工业：核反应堆冷却剂流动状态分析，确保系统安全运行。

· 海洋工程：海底输油管道油气水分布监测，预防泄漏事故。
